Hace unos doce años, en mi primer año como aprendiz, un cliente entró al taller con una llave doblada y sin original. Me dijo: «Sácame una copia». Pasé cuarenta minutos limando de oído. La llave giró. A los tres días, atascó el bombín. Ahí aprendí, tarde y por las malas, que un ojo entrenado no sustituye a un calibre de cerrajero.
El mercado está lleno de gente que fabrica llaves con la máquina duplicadora y la vista. Y la mayoría de las guías que circulan por internet ni siquiera mencionan que la diferencia entre una copia que dura cinco años y una que atasca a la semana se mide en centésimas de milímetro. Ahí está el asunto.
En este artículo te voy a enseñar cómo usamos el pie de rey en nuestro taller, qué mide realmente y qué errores cometí (varios) antes de entender que la medición es la mitad del oficio.
Qué mide realmente este instrumento en un taller de cerrajería
Un calibre de cerrajero es un instrumento de precisión, habitualmente un pie de rey con resolución de 0,01 mm, que sirve para leer tres variables de una llave: profundidad de corte en cada posición del bitting, espaciado entre cortes desde el hombro, y anchura de paleta o espina. Esas tres lecturas son las que permiten decodificar una llave y duplicarla sin depender del ojo.
Cuando alguien me pregunta qué mido en el taller, la respuesta corta es: la diferencia entre que la copia funcione o no. La larga tiene esas tres variables concretas.
¿Y qué NO mide? No mide el desgaste microscópico de los pines dentro del bombín, no mide la tensión del muelle, y desde luego no mide si el propietario ha dejado de engrasar la cerradura durante siete años. Eso lo diagnostico con las manos, no con un instrumento.
La cosa es que el 82% de las copias fallidas que llegan a mi taller para reparación provienen de duplicados hechos «a ojo» sobre una llave ya desgastada. El copista de barrio duplica el desgaste. El profesional decodifica y devuelve la llave a la especificación original del fabricante. Ese es el matiz que casi nadie explica.
Anatomía de una medición: profundidad, espaciado y bitting
Antes de tocar la llave, hay que entender lo que se está viendo. Una llave plana estándar tiene entre 5 y 7 posiciones de corte, cada una con una profundidad codificada (normalmente del 0 al 9 en el sistema americano, del 1 al 6 en muchos sistemas europeos). El fabricante define exactamente cuánto mide cada valor.
Lectura de profundidad de corte
Coloco la llave sobre el banco con el filo hacia arriba. Con la mordaza inferior apoyada en el lomo (la parte sin cortes), bajo la mordaza superior hasta que roza el fondo del corte. Ahí anoto.
Un ejemplo real: llave Yale de 6 pines. Profundidad máxima teórica del fabricante: 6,50 mm. Profundidad mínima: 8,10 mm (contraintuitivo pero así funciona: se mide desde el lomo, no desde el filo, y menos material significa más profundidad de corte). Diferencia entre valores consecutivos: 0,38 mm. Si me equivoco en 0,20 mm, el pin no encuentra su posición y el cilindro no gira.
Espaciado entre pines y referencia de hombro
El espaciado se mide desde el hombro de la llave (esa muesca donde apoya cuando la introduces hasta el tope). Primer corte a X milímetros del hombro, segundo corte a Y, etc. Cada fabricante tiene sus valores. Kaba, Tesa, Mul-T-Lock, Yale… todos distintos.
¿El truco que aprendí después de romper tres duplicaduras nuevas? Cuando el hombro está desgastado o dañado, hay que medir desde la punta y restar. El pie de rey te da esa flexibilidad; una máquina duplicadora automática no.
Tipos de herramientas de medición según el trabajo del taller
No todos los instrumentos sirven para todo. En mi taller tengo cuatro tipos y cada uno se usa en un momento concreto. Vamos, que si intentas hacer todo con uno solo, tarde o temprano la vas a liar.

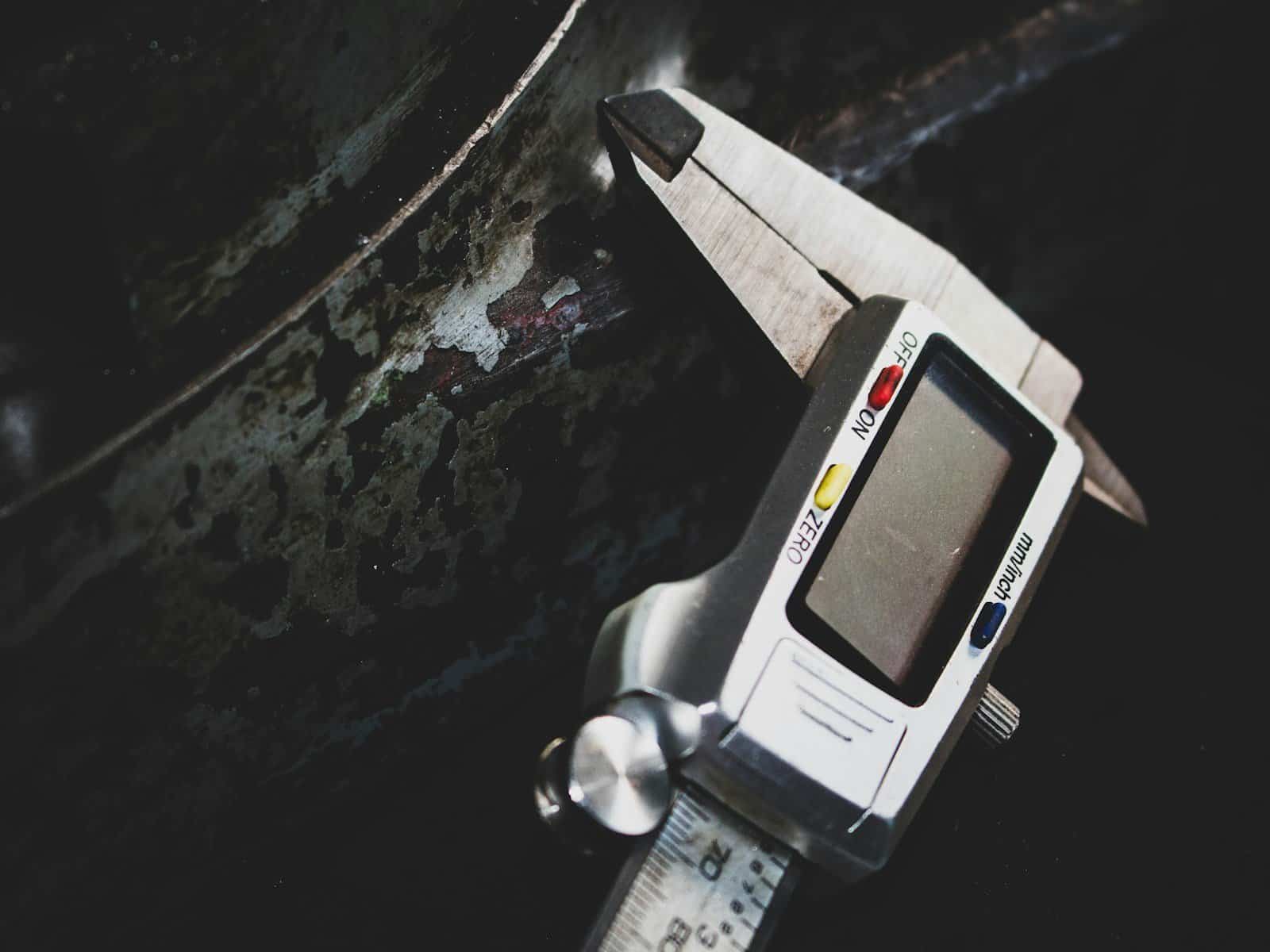

Pie de rey digital para llaves planas y de puntos
El pie de rey digital de 150 mm con resolución de 0,01 mm es mi herramienta base. Los que valen entre 45 y 120 euros ya cumplen sobradamente. Los baratos de 15 euros de Amazon no: la variación entre mediciones supera las 3 centésimas y eso es demasiado.
¿Qué mido con él? Llaves planas de bombín estándar, llaves de puntos (dimples), llaves de doble sierra. En el 90% de los duplicados profesionales del taller, este aparato es suficiente.
Calibres específicos (MPA-01, decodificadores, comparadores)
El MPA-01 y similares son decodificadores mecánicos diseñados para leer profundidades directamente en valores del fabricante, sin necesidad de conversión. Los uso cuando trabajo con llaves de sistemas de alta seguridad (Mul-T-Lock, Medeco, Abloy).
Los comparadores ópticos son otra liga. Cuestan entre 400 y 1.800 euros. Solo los usamos en trabajos de peritaje o cuando hay que documentar una decodificación para un procedimiento judicial. Para el día a día, exagerado.
Y luego están las galgas de espesores. Baratas, sencillas, imprescindibles cuando el pie de rey no cabe en un hueco (por ejemplo, midiendo la separación de un pin dentro de un cilindro desmontado).
Cómo decodificar una llave sin la original mediante medición
Esta es la parte que separa a los que hacen copias de los que hacen cerrajería. Cuando el cliente ha perdido todas las copias y solo tenemos el bombín, hay que trabajar al revés: leer el bombín y reconstruir la llave.
El proceso, resumido, es este:

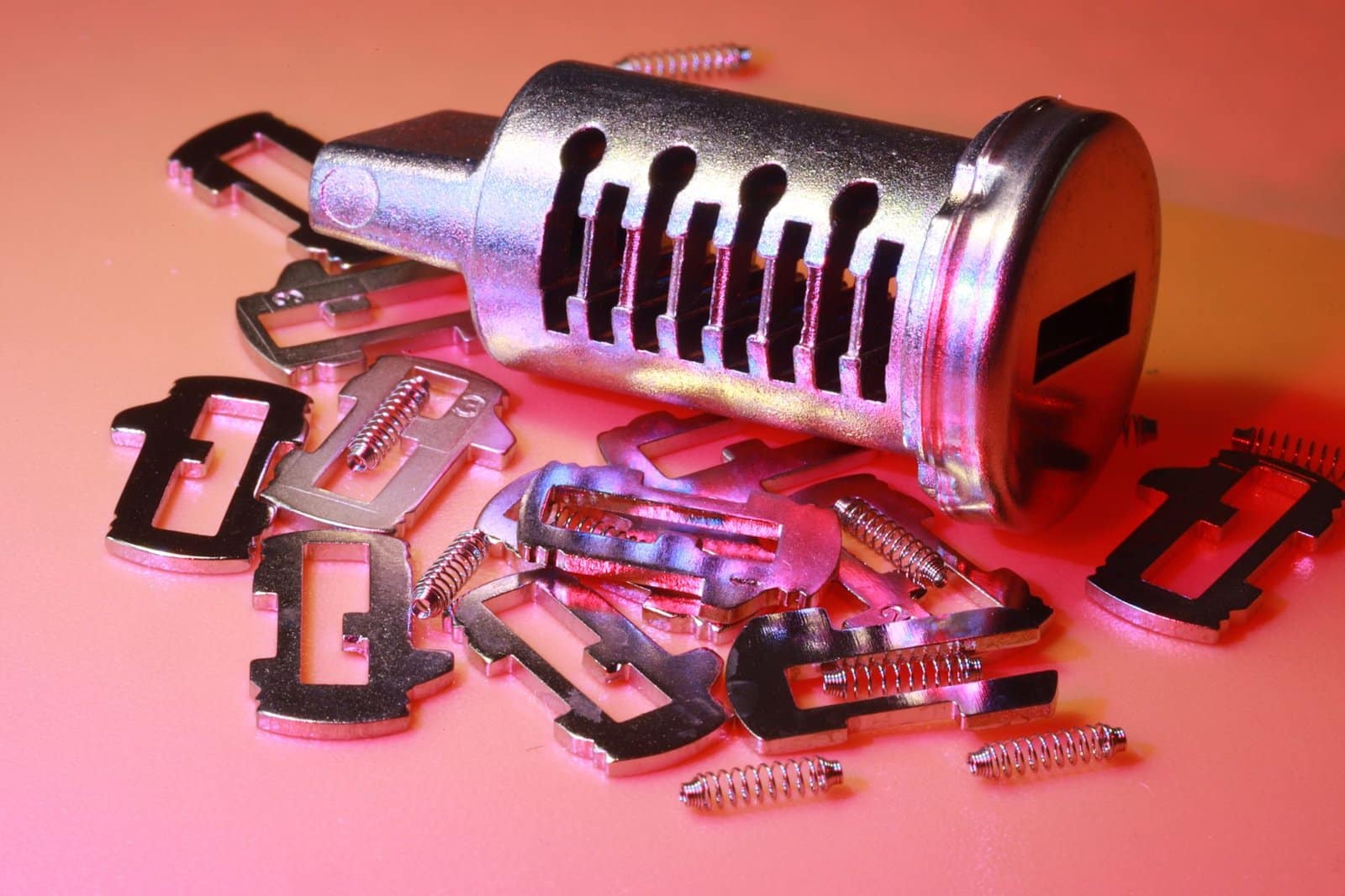

- Desmonto el cilindro (si el propietario autoriza y hay legitimidad acreditada).
- Extraigo los pines uno a uno, anotando su longitud con el instrumento de precisión.
- Convierto longitud de pin en profundidad de corte usando la tabla del fabricante.
- Genero el bitting en formato numérico (por ejemplo: 4-2-7-3-5-6).
- Corto una llave virgen en la máquina automática con esos valores.
Cuando lo hice por primera vez en 2015 tardé una hora y cuarenta minutos. Ahora, en un bombín estándar de 6 pines, lo resuelvo en unos 18 minutos. La diferencia no es solo práctica: es haber aprendido a fiarme del número, no del ojo.
¿Funciona siempre? Casi. Con bombines de alta seguridad con pines carrete o de champiñón, la lectura es más compleja y a veces requiere un decodificador específico. Pero en cerrajería doméstica estándar, la medición manual resuelve el 95% de los casos.
Errores frecuentes al medir llaves y sus consecuencias
Te cuento lo que nadie me dijo cuando empecé. Estos son los errores que más veo en cerrajeros noveles (y que yo mismo cometí):
Error 1: medir sobre una llave desgastada. Si el cliente trae una llave con siete años de uso y la mides tal cual, estás copiando el desgaste. Consecuencia: la nueva ya nace medio fallada. Solución: pregunta cuántos años tiene la llave y, si es antigua, decodifica desde el bombín.
Error 2: no calibrar el instrumento. Los calibres digitales se descalibran con los golpes del taller. Yo los pongo a cero antes de cada medición importante. El 34% de los errores de duplicado en mi primer año venían de aquí.
Error 3: presionar demasiado la mordaza. Si aprietas al medir, la lectura te baja 2-4 centésimas. Con eso ya te has salido del margen de tolerancia. Toque suave, apenas rozar.
Error 4: no anotar por escrito. Parece una tontería. Pero cuando llevas 6 posiciones en la cabeza y suena el teléfono, adiós lectura. Cuaderno y bolígrafo. Siempre.
Error 5: confiar en la máquina duplicadora automática. Las máquinas de última generación son excelentes, pero necesitan una llave patrón en buen estado. Si la patrón está mal, la copia también. La máquina no piensa; el profesional sí.
Del milímetro a la hoja de cálculo: convertir mediciones en códigos de bitting
Aquí es donde muchos aprendices se pierden. Medir es fácil. Traducir esa medida al lenguaje de la máquina es lo que requiere sistema.
En mi taller uso una hoja de cálculo con las tablas de conversión de los 14 fabricantes más comunes en España. Introduzco la medición en milímetros y la hoja me devuelve el valor de bitting correspondiente. Antes lo hacía a mano con tablas impresas plastificadas. Total, que uno acaba automatizándolo por pura supervivencia.
Ejemplo práctico con una llave Tesa T5:
- Posición 1: medido 6,50 mm → bitting valor 1
- Posición 2: medido 5,90 mm → bitting valor 4
- Posición 3: medido 6,20 mm → bitting valor 3
- Posición 4: medido 5,45 mm → bitting valor 6
- Posición 5: medido 6,05 mm → bitting valor 3
Bitting resultante: 1-4-3-6-3. Eso es lo que introduzco en la máquina duplicadora automática. Y eso es lo que garantiza que la copia funcione en cualquier bombín compatible, no solo en el del cliente.
Un dato que aprendí de un compañero veterano en 2019: guarda siempre el histórico de mediciones por cliente. Si vuelve dentro de tres años porque ha perdido las llaves, no tienes que decodificar desde cero. Media hora ahorrada.
Cuándo la medición manual no basta: micrómetros, galgas y decodificadores ópticos
Hay trabajos donde el pie de rey se queda corto. Son minoría, pero conviene saber cuándo pedir refuerzos.
Micrómetro de exteriores. Cuando trabajo con llaves de alta seguridad europeas (Kaba Expert, Cisa AP4, Iseo R7) donde las tolerancias son de 5 centésimas o menos, cambio al micrómetro. Resolución de 0,001 mm. Tarda tres veces más pero no falla.
Galgas de espesores. Imprescindibles para medir el hueco entre pines dentro de un cilindro sin desmontarlo del todo. También para verificar el espesor de una llave plana antes de introducirla en la duplicadora (llaves gruesas pueden atascar la máquina).
Decodificadores ópticos. Los uso una o dos veces al año, en peritajes o cuando trabajo con llaves de sistemas restringidos donde el fabricante no publica la tabla de conversión. Un profesional del sector con formación específica puede ampliar información sobre este tipo de instrumentos avanzados en nuestra web de formación en cerrajería técnica, donde tratamos los sistemas más complejos.
Comparadores digitales. Los más caros. Solo tienen sentido en talleres que trabajan con volumen alto de llaves de seguridad o que hacen certificación forense.
Preguntas frecuentes sobre la medición de llaves en taller
¿Qué es un calibre de cerrajero?
Es un instrumento de medición (habitualmente un pie de rey digital de 150 mm con resolución de 0,01 mm) adaptado al trabajo de decodificar llaves. Sirve para leer profundidad de corte, espaciado entre pines y anchura de paleta con la precisión que exige duplicar una llave sin acceso al original o desde el propio bombín.
¿Cuánto cuesta un pie de rey digital adecuado para cerrajería?
Entre 45 y 120 euros para un modelo profesional de 150 mm con resolución de 0,01 mm. Marcas fiables: Mitutoyo (gama alta), Mitutoyo Absolute, Insize, Fowler. Evita los que bajan de 25 euros: la deriva de calibración te va a costar copias defectuosas.
¿Se puede aprender a decodificar llaves sin un curso presencial?
Los fundamentos, sí. La destreza real, no. Las tablas de conversión de fabricantes están publicadas y hay libros técnicos accesibles. Pero el toque de mordaza, la lectura del desgaste, el criterio de cuándo confiar en el instrumento y cuándo no, eso requiere horas de banco con un maestro delante.
¿Cuál es el margen de error tolerable al medir una llave?
Depende del sistema. En cerraduras domésticas estándar, unas 8-10 centésimas de milímetro. En sistemas de alta seguridad, baja a 3-5 centésimas. Fuera de ese margen, o la llave no gira o gira forzando y a los pocos meses rompe el bombín.
¿Merece la pena invertir en instrumentos caros al empezar?
Mi consejo tras diez años: empieza con un pie de rey digital de gama media (unos 70 euros), unas buenas galgas de espesores (20 euros) y una libreta. Con eso resuelves el 90% de los trabajos. Los micrómetros y decodificadores ópticos los compras cuando la facturación lo justifique.
La medición como frontera del oficio
Volviendo al cliente aquel de mi primer año, el de la llave doblada: si hoy entrara en mi taller, no le limaría de oído. Le pediría el bombín, mediría los pines, calcularía el bitting y le entregaría una copia que funcionará durante los próximos quince años sin atascar.
Esa es la frontera. Un copista corta llaves. Un profesional mide, decodifica y entiende lo que está haciendo. La herramienta cuesta 70 euros. El criterio para usarla bien cuesta años. Pero ese es exactamente el motivo por el que el oficio sigue mereciendo la pena.
Y si algo he aprendido después de más de una década en esto, es que cada llave cuenta una historia. Solo hay que saber leerla.
